Стук гидрокомпенсаторов на Шевроле-Ниве

Нpа машине ВАЗ-21214 (распределенный впрыск) с пробегом 6600 км на горячем двигателе стучал гидрокомпенсатор (далее ГК). По одному они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

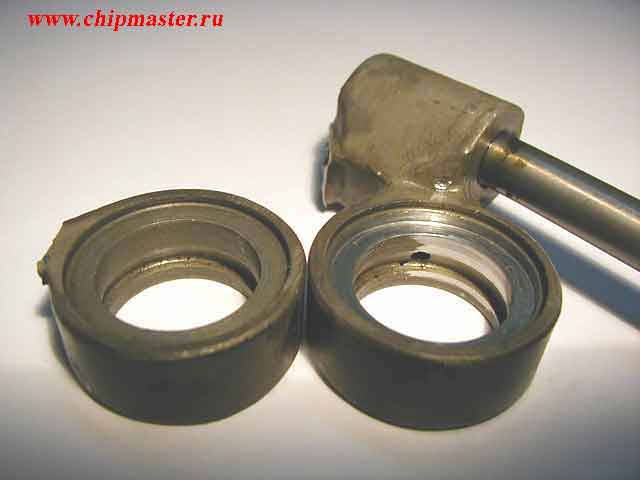

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер не давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота. (Это видно на третьем фото, есть выработка) Разбираю дальше. Снимаю масляную магистраль и вижу ….. ё-ё-ё-прст, конец масляной магистрали у восьмого ГК cломан.

Купил новую магистраль. Собрал всё в обратной последовательности. Затянул ГК моментом 3,0 Н.м. вместо положенных 1,5-2 Н.м. Двигатель опять приятно заурчал.

После ремонта уже проехали 3 т. км. Всё ОК.

Фотографии сделаны Leo.



Слышим знон, да не знаем где он…

Владелец ВАЗ-21214 жаловался на не постоянные стуки в двигателе. Иногда они длятся очень долго, иногда не очень, но чаще всего бывают на холодном моторе. Пока мы с ним стояли и разговаривали, стук опять появился и двигатель залихорадило. Такое впечатление как будто он «троит». Стук продолжался не больше минуты и потом исчез. Клиент оставил машину и ушел. Мы договорились с ним, что я позвоню сам, когда устраню неисправность.

По характеру стука было очевидно, что неисправен какой-то один из восьми гидрокомпенсаторов. Но какой!? Менять все подряд, или первый попавшийся под руку, я не хотел и поэтому воспользовался датчиком «First Look».

Полный комплект

Название у него не даром такое. Если перевести дословно на русский язык, то получим – «Первый взгляд». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, он всегда может использоваться первым для быстрого определения неисправности. Датчик устанавливается на срез выпускной трубы глушителя. По пульсации давления в выпускной системе анализируется качество, равномерность работы цилиндров двигателя, локализуется неэффективный или неисправный цилиндр, определяется качество смеси (бедная или богатая).

Ну что ж, приступим и посмотрим как он покажет себя в работе! На следующее утро, в полной уверенности, что обнаружу очень быстро неисправность, подключаю датчик «First Look» к мотор-тестеру MTS-5100, выбираю режим «4-х канальный осциллограф», вставляю датчик в выхлопную трубу.



Мотор-тестер готов к работе Датчик First Look

Параллельно с датчиком «First Look» к ресиверу подключил электронный датчик разряжения для выявления возможных неисправностей в системе впуска. Его подсоединил к первому каналу мотор-тестера MTS-5100. Для синхронизации выбрал второй канал и подключил датчик синхронизации к высоковольтному проводу первой свечи.

Датчик разряжения Датчик синхронизации

Все готово к измерениям. К сожалению, в этот день мне не повезло. После запуска двигатель работал прекрасно, без посторонних шумов. Я много раз делал попытки запуска, прогревал его, охлаждал, выгоняя машину на улицу, снова прогревал, но как назло стука не было. Так закончился первый день… Потом второй, потом третий… На четвертый день я поехал после работы на этой машине домой, привязав датчик «First Look» изолентой к бамперу машины, а мотор-тестер положил на переднее пассажирское сиденье. По дороге я следил за осциллограммами и готов был в любую секунду нажать кнопку STOP, чтобы записать сигнал. Но ни по дороге домой, ни по дороге обратно утром на работу стуков не было, двигатель работал отлично. Опять не повезло. И так каждый день — подключение, снятие мотор-тестера и датчиков по несколько раз. Только лишь к концу недели удалось записать несколько осциллограмм холостого хода, пока стук длился на протяжении 8-10 секунд. Но этого времени мне не хватило, необходимо было посмотреть осциллограммы на высоких оборотах. И вот наконец-то повезло! После очередного утреннего запуска двигателя, отчетливо застучал один из гидрокомпенсаторов и стучал долго, примерно 5 минут, потом затих. Мне хватило этого времени, чтобы полностью отдиагностировать двигатель на разных режимах работы.
На ХХ мы видим редкие сбои работы двигателя по первому и/или второму цилиндру.

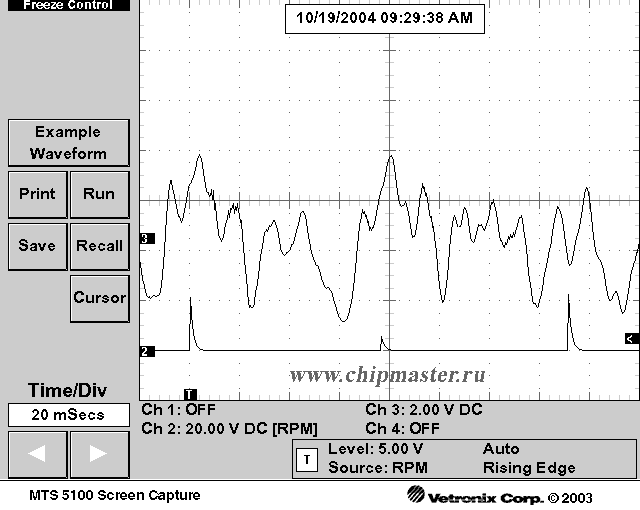

Сбой в первом цилиндре

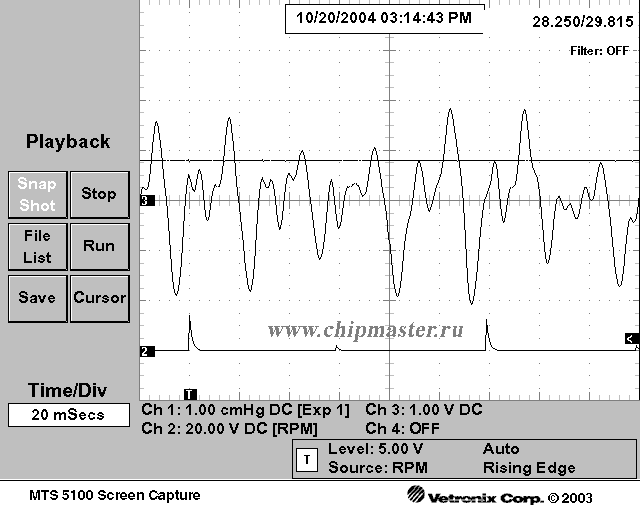

Сбой во втором цилиндре

В третьем и четвертом цилиндре они есть практически всегда, на любых оборотах двигателя.

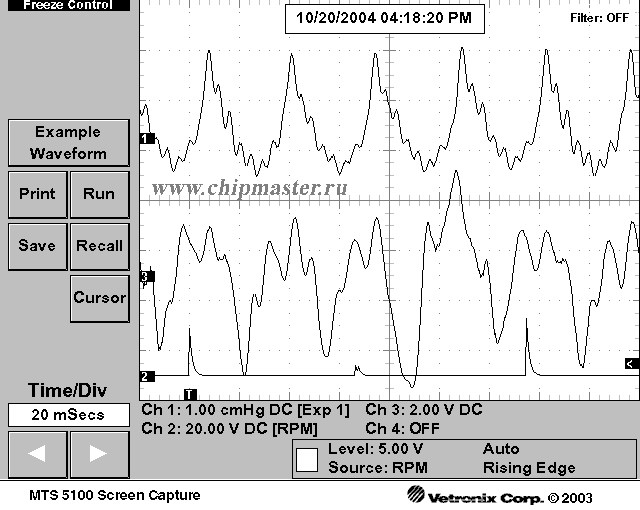

3 цилиндр. Холостой ход

3 цилиндр. 3000 об/мин

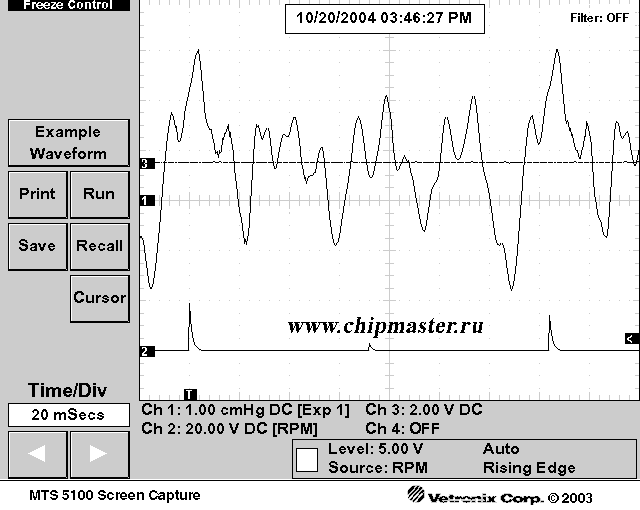

4 цилиндр. Холостой ход

По этим осциллограммам делаю вывод – стучит выпускной клапан третьего цилиндра и есть какая-то неисправность в выпускном клапане 4-го цилиндра. Что случилось с первым и вторым посмотрю после снятия клапанной крышки. А теперь посмотрим на мотор-тестере канал датчика разряжения, т.е. первый луч. На осциллограмме видно разные по высоте «горбы» в такте впуска. Самый маленький соответствует третьему цилиндру.

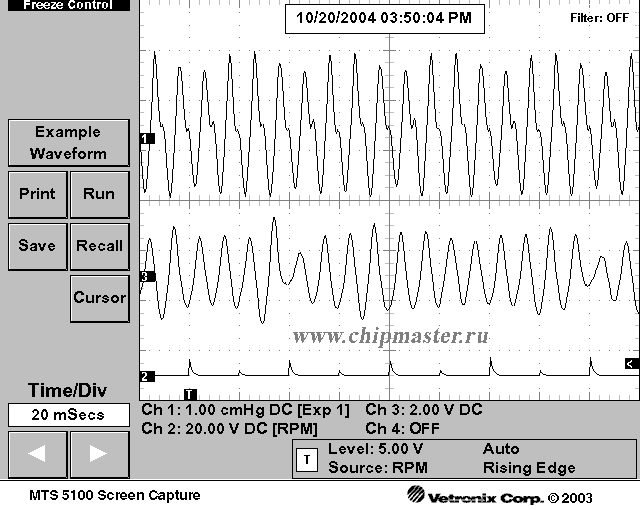

3 цилиндр. 3000 об/мин

Итак, предварительно определил неисправности выпускных клапанов 3-го и 4-го цилиндра и впускного клапана 3-го цилиндра. Снимаю клапанную крышку. На первый взгляд все нормально. Проворачиваю коленвал и проверяю затяжку гидрокомпенсаторов. Шестой по счету, то есть впускной 3-го цилиндра, самопроизвольно вывернулся на один оборот. Клапаны 1, 2, 4, 7 были затянуты слабо. От этого и были редкие перебои во всех остальных цилиндрах. Восьмой – имел трещину на маслоподающей магистрали. Я не сразу её заметил, помог опыт предыдущего ремонта, по которому написана статья выше.

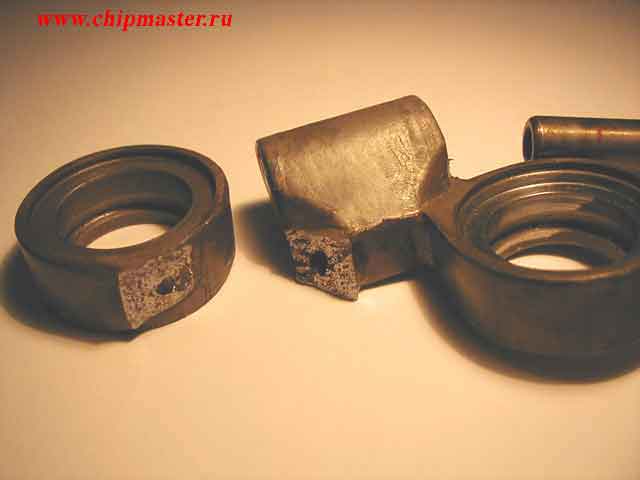

Маслоподающая магистраль Сломана секция 8-го гидротолкателя

В этом двигателе нашлась еще и третья неисправность – отвернулись болты крепления успокоителя и он свободно болтался.

Магистраль, гидрокомпенсаторы 3-го цилиндра заменил, болты успокоителя подтянул. Собрал все в обратной последовательности. Осталось проверить работу двигателя и снять контрольную осциллограмму.

Двигатель запустился без посторонних шумов и как мы видим, на осциллограмме все ОК!

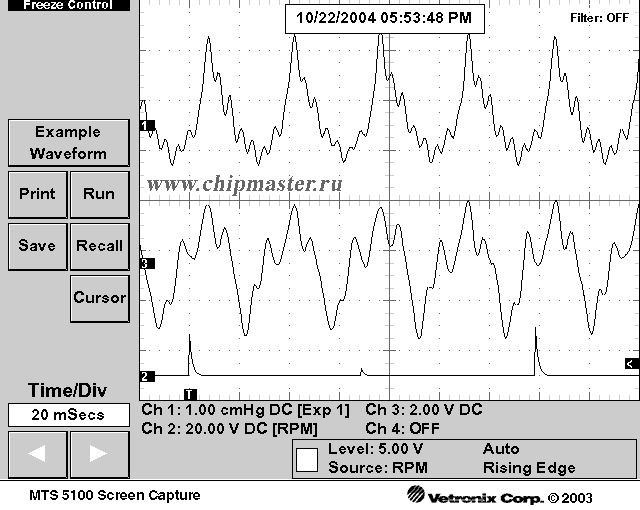

Контрольная осциллограмма

Стук гидрокомпенсаторов на Шевроле-Ниве

Подобная ситуация была с Шевроле-Нивой. Через 3-4мин после запуска двигателя, начинал отчетливо стучать один ГК(на слух было слышно один). Стук очень долго не пропадал, мог появиться как на горячем, так и на холодном двигателе. По словам клиента он все больше и больше прогрессировал, раньше помогала перегазовка, а теперь даже и музыка не помогает. :))

На следующее утро я подключил мотор-тестер и записал осциллограммы.

Диагностика Шевроле-Нива

По ним быстро определил, что неисправны ГК первого и четвертого цилиндра (неисправности обозначены серыми овалами). В первом — сбой был практически всегда, а в четвертом – изредка.

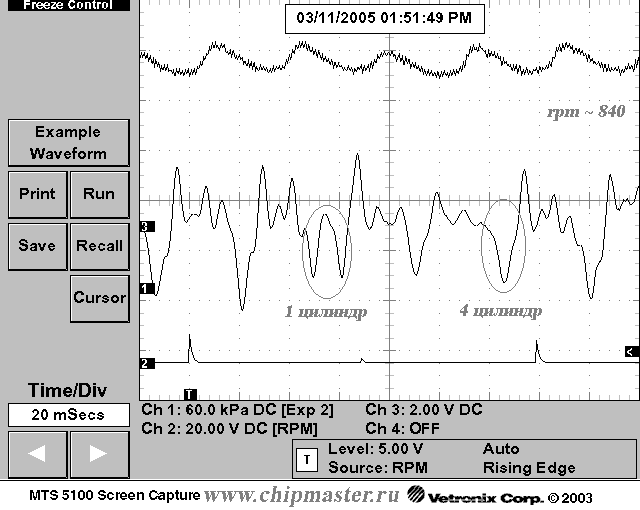

Диагностика-Шевроле-Нива. Неисправности обозначены серыми овалами

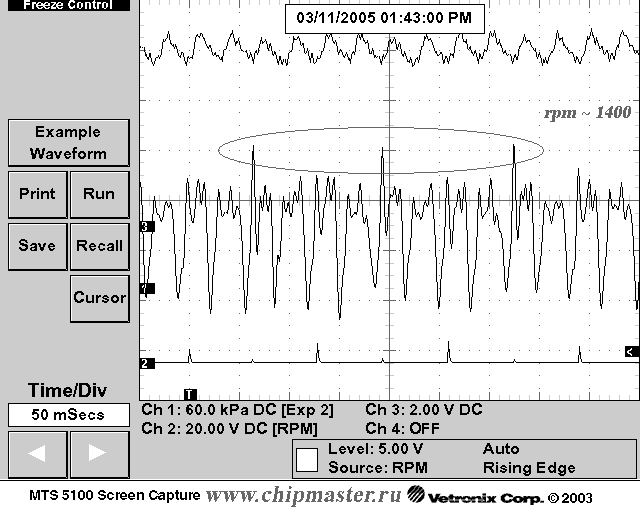

Диагностика-Шевроле-Нива. Неисправности обозначены серыми овалами

Вскрываю клапанную крышку и проверяю ГК первого и четвертого цилиндра. На выпускных клапанах этих цилиндров они не затянуты и легко отворачиваются “от руки”. Вот и причина стука! ГК первого цилиндра я заменил, он вызвал у меня подозрение, а четвертого – подтянул с усилием 3кг.см.
